9.2.3. catalogstatus
Таблица со структурами и связями содержит в себе данные о статусах событий, процессов возникающих при выполнении сценариев. Данные о базовых статусах, ошибках, эталонные значения (прим.: для встроенных систем), темы и классы статусов, рисунок 6
Возможности: позволяет присваиваивая статусы и эталонные значения, отслеживать процессы работы системы и динамчиеских объектов, например, режим готовности, появившуюся ошибку и выдавать рекомендацию, таблица 9

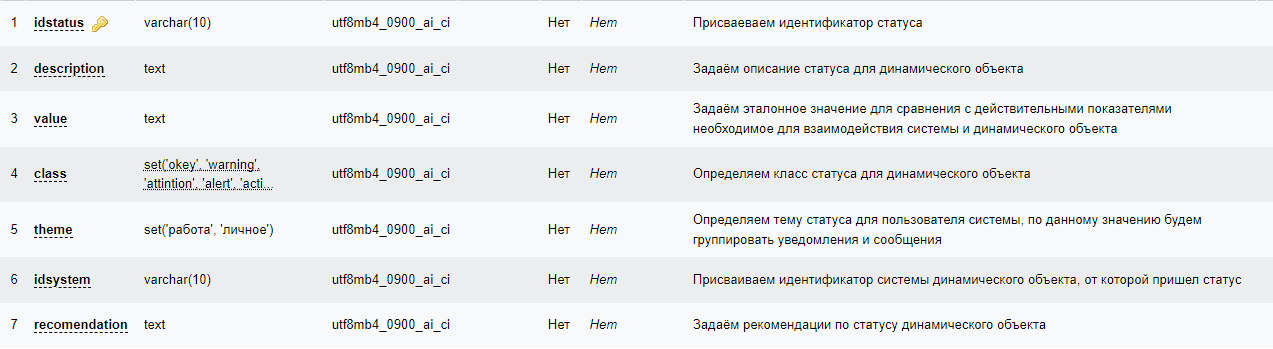

Рисунок 6 – вид таблицы «catalogstatus»
Таблица 9 – связи
|
Таблица
|
Через
|
Имя столбца или глобальной переменной
|
Описание
|
|
«passengerstickets», «journallog»
|
status, idstatus, idscenario
|
да
|
Создаём связь статусов покупки и использования билетов
|
|
«catalogscenaries»
|
idstatus и idscenario
|
да
|
Создаём сквозную связь через CRIS
|
|
«telemetry», «telemetrylink», «telemetryarials»,
«telemetrysystem», «telemetryweather»
|
idstatus
|
да
|
Создаём связь значений телеметрии и статусов, например, в работе, ошибка, предупреждение, выполнено
|
Особенности: таблица позволяет Rs выполнять сценарии с минимальным участием человека
