9.4.1. journallog
Таблица со структурами и связями принимает и записывает данные о действиях и событиях произошедших в n момент времени при определённом условии: сценарии и статусе. Данные о источнике процесса, события, решения, статусе, сценарии, координаты, положение, значениях пришедших с процессом или событием, состоянии систем при старте, рекомендации полученные на момент события, объекте, идентификатор сессии, принявшем решение, комментарии, время события (прим.: регистрируется автоматически). Данные записываются точно с соотношением динамический объект – значение, рисунок 18
Возможности: позволяет вести структурированное сохранение действий пользователя, системы, динамического объекта, анализировать данные, строить статистические и алгоритмические графы, таблица 21

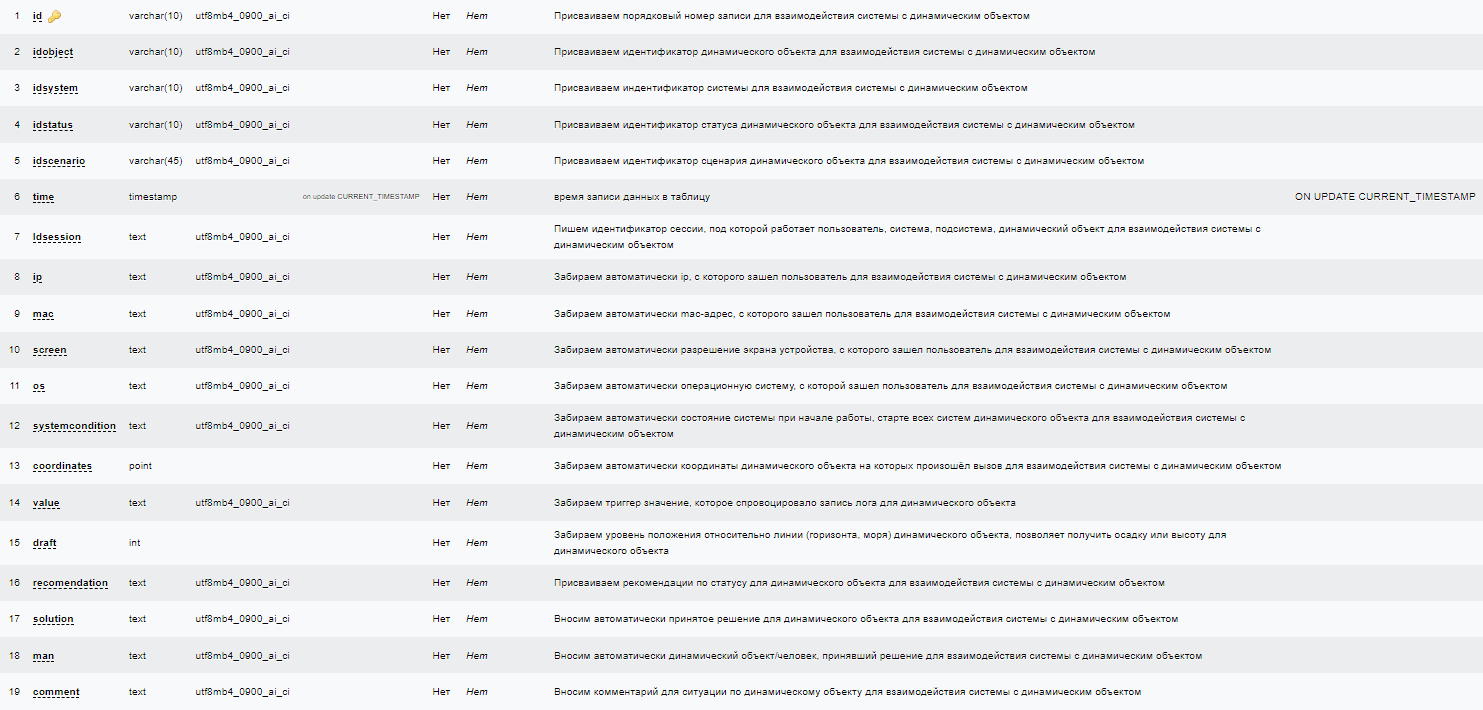

Рисунок 18 – вид таблицы «journallog»
Таблица 21 – связи
|
Таблица
|
Через
|
Имя столбца или глобальной переменной
|
Описание
|
|
«catalogdyob», «catalogstation»
|
idobject
|
да
|
Создаём связь для привязки динамических объектов к журналу событий, сохраняем значения эффектор для динамического объекта
|
|
«catalogstatus»
|
idstatus
|
да
|
Создаём связь для привязки получаемых статусов к журналу событий, например, система в t момент времени, на n позиции (прим.: координатах), показывает статус: динамический объект на маршруте
|
|
«catalogscenaries»
|
idscenario
|
да
|
Создаём связь для привязки получаемых сценариев к журналу событий, которые выполняет динамический объект
|
|
«personneldirectory»
|
idsession
|
да
|
Создаём связь для привязки сессии пользователя системы и динамического объекта к журналу событий
|
Особенности: таблица позволяет Rs анализировать действия по контурам, указанным в главе 1 «описание и назначение системы»
