9.3.1. telemetrylink
Таблица со структурами и связями принимает и записывает данные о состоянии сетевого и радиолокационного оборудования в режиме реального времени. Данные вносятся о количестве доступных и подключённых спутниках, доступности и уровне сигнала антенн УКВ, радара, GSM, маршрутизаторов, модемов, коммутаторов, доступности цпу, времени событий, рисунок 13
Возможности: таблица позволяет Rs отслеживать сценарии для динамического объекта по маршруту в n момент времени, таблица 16

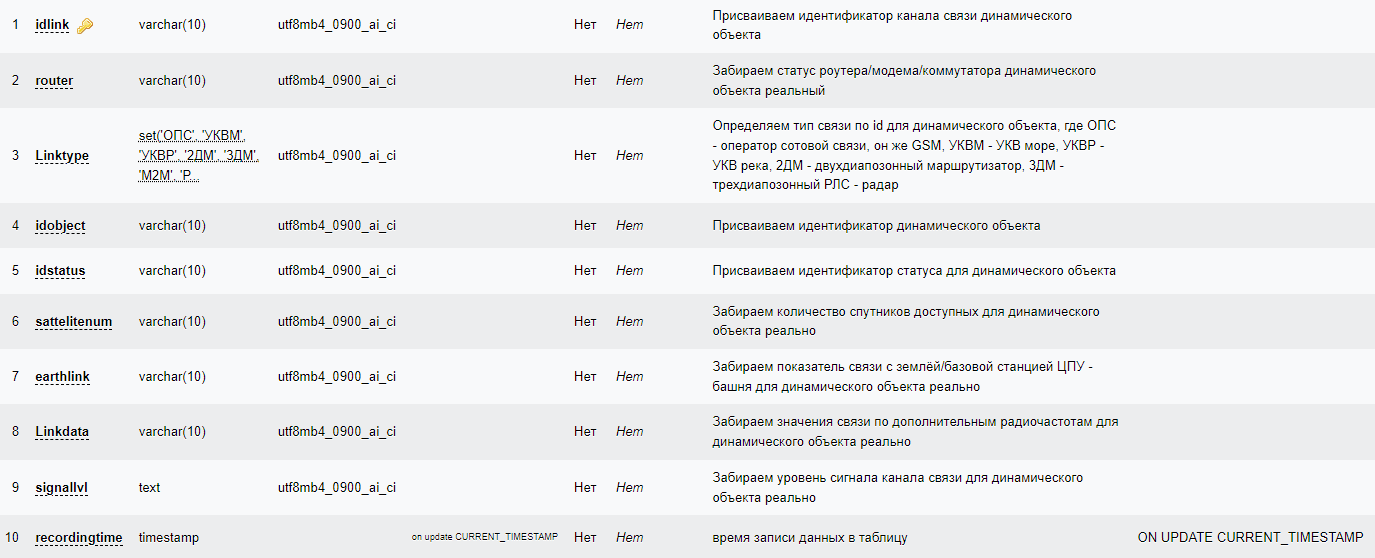

Рисунок 13 – вид таблицы «telemetrylink»
Таблица 16 – связи
|
Таблица
|
Через
|
Имя столбца или глобальной переменной
|
Описание
|
|
«catalogdyob»
|
idobject
|
да
|
Создаём связь для сохранения получаемых значений по видам и типам доступных связей для динамического объекта и динамического объекта
|
|
«catalogstatus»
|
idstatus
|
да
|
Создаём связь для привязки получаемых значений и статус, например, система в t момент времени, на n позиции (прим.: координатах), выполняемый сценарий, автоматическая швартовка, связь доступна, спутников x штук
|
|
«telemetry»
|
linkchannelstatus
|
да
|
Создаём связь для передачи и сохранения общего значения по каналам связи и доступности динамического объекта
|
Особенности: таблица обеспечивает возможность двух магистральной связи и проверки динамических объектов и встраиваемых систем по шифрованному каналу
