10.2.6. catalogdyob
Таблица со структурами и связями содержит в себе данные о динамическом объекте, с которыми взаимодействует Rs и динамического объекта, и встраиваемых объектах в таковой. Данные общие, маршрут перемещения, класс и вид объекта в том числе и встраиваемого, ресурс (прим.: по паспорту), количество доступных мест для посадки или вместимость груза по метражу, объёму
Возможности: позволяет классифицировать и структурировать объект, задать общие, физические и временные параметры, принадлежность к владельцу, положение географическое, участвовать в регулировании зон дейтсвия объектов, таблица 12

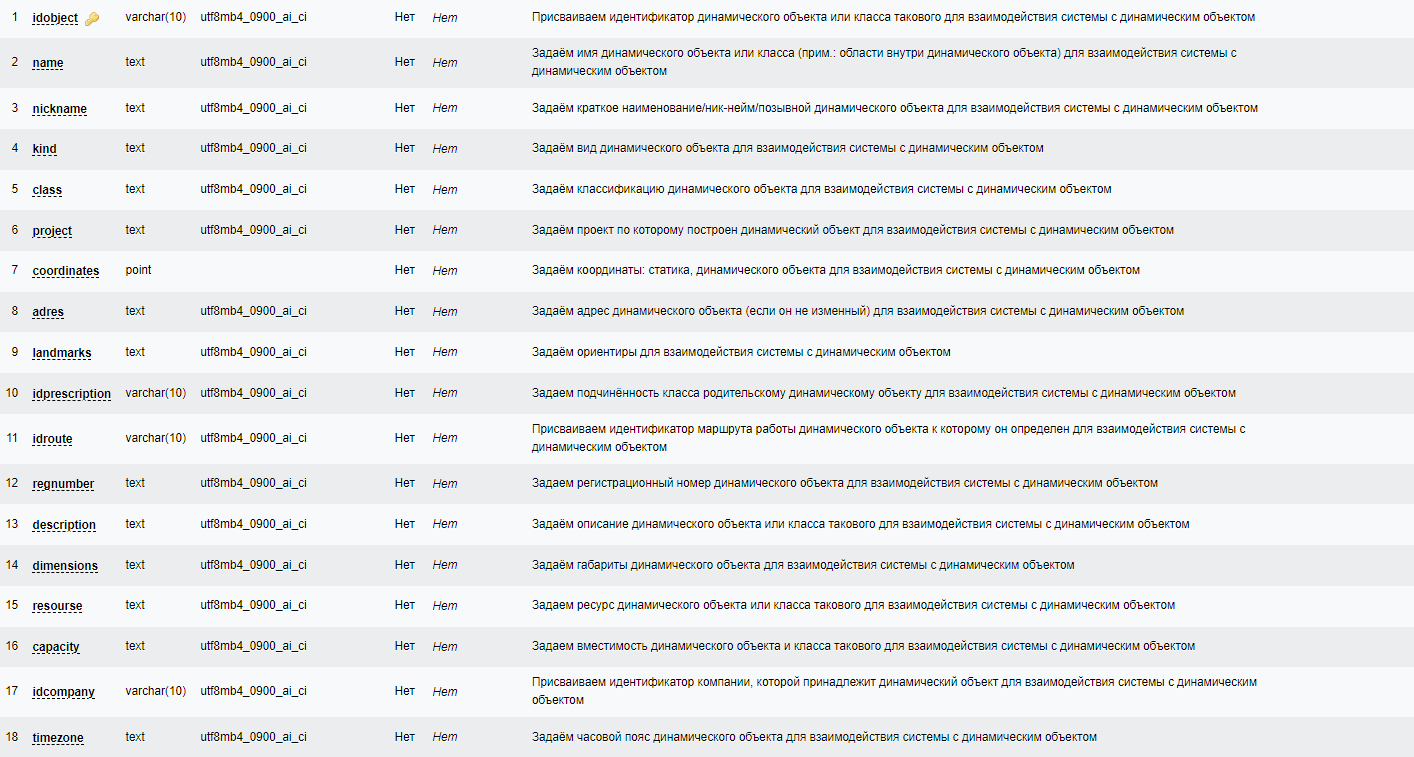

Рисунок 9 – вид таблицы «catalogdyob»
Таблица 12 – связи
|
Таблица
|
Через
|
Имя столбца или глобальной переменной
|
Описание
|
|
«catalogsystem»
|
capacity
|
да
|
Создаём связь динамического объекта и систем, подсистем, элементов
|
|
«catalogencrypt»
|
idobject
|
да
|
Создаём связь проверки значений ключей по SHA-2
|
|
«catalogroute»
|
idroute
|
да
|
Создаём связь динамического объекта и маршрута
|
|
«catalogstation»
|
idprescription
|
да
|
Создаём связь динамического объекта и базовой станции
|
|
«catalogscenaries»
|
kind
|
да
|
Создаём опосредованную связь объект и назначаемый сценарий
|
|
«CRIS»
|
idobject
|
да
|
Создаём связь динамического объекта и помощника
|
|
«journallog»
|
idobject
|
да
|
Создаём связь динамический объект и журнал событий
|
|
«personneldirectory»
|
idobject
|
да
|
Создаём связь динамический объект и пользователь, например, диспетчер
|
|
«passengerstickets»
|
ticketnum
|
да
|
Создаём связь динамический объект, количество проданных билетов, на динамический объект
|
|
«telemetry»
|
idobject
|
да
|
Создаём связь динамический объект и телеметрия верхнего уровня
|
|
«telemetryarials»
|
idobject
|
да
|
Создаём связьдинамический объект и телеметрия собираемая по отсекам или помещениям
|
|
«telemetrylink»
|
idobject
|
да
|
Создаём связь динамический объект и собираемая телеметрия по каналам связи
|
|
«telemetryweather»
|
idobject
|
да
|
Создаём связь динамический объект и собираемая телеметрия по погоде за бортом
|
|
«catalogroute»
|
idroute
|
да
|
Создаём связь станция и маршрут, к которому
станция принадлежит
|
|
«catalogcompany»
|
idcompany
|
да
|
Связываем пользователя системы и динамического объекта к определяемой компании
|
Особенности: таблица позволяет вносить данные не только о динамических объектах, которые существуют в среде локализации, но и проектных и существующих, иных динамических объектах в среде локализации Rs. Таблица позволяет представить динамический объект как структурированный в определённом архитектурном виде набор встраиваемых объектов (прим.: внутренние объекты, например, отсеки выступаю как классы динамического объекта)
