9.2.7. catalogsystem
Таблица со структурами и связями содержит в себе данные о динамическом объекте, представляя таковой как структурированный в определённом архитектурном виде набор вложенных систем. Данные о типе, модели, виде, ресурсе, версии, подчинённости вложенных систем, рисунок 10
Возможности: позволяет структурировать динамический объект относительно систем, каждый динамический объект представлется как набор сгруппированных связанных систем, обеспечивая управлениепри связке с сценариями и статусами, обеспечивая данными о, например, родителе и подчинённой системе,таблица 13

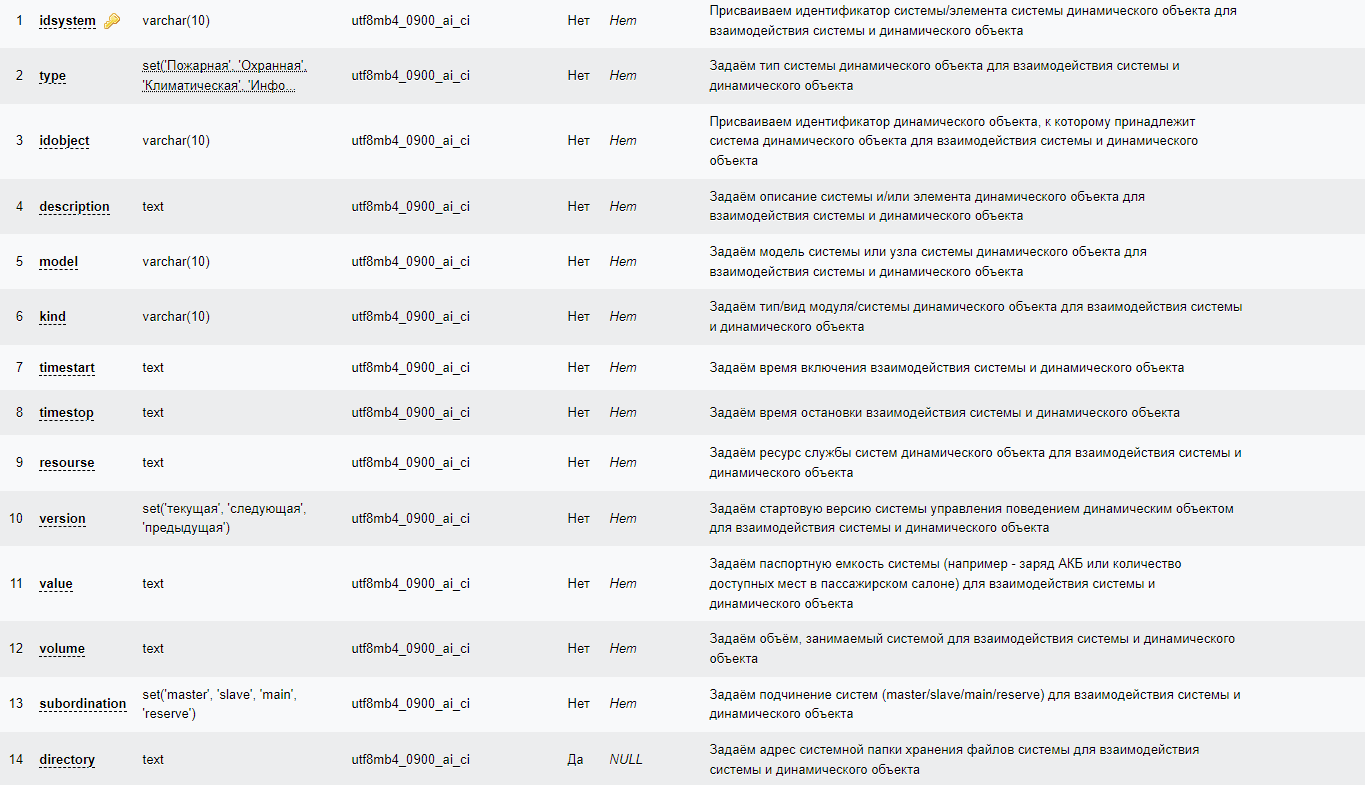

Рисунок 10 – вид таблицы «catalogsystem»
Таблица 13 – связи
|
Таблица
|
Через
|
Имя столбца или глобальной переменной
|
Описание
|
|
«catalogdyob»
|
idobject, volume
|
да
|
Создаём связь система, элемент, компонент и динамический объект
|
|
«journallog»
|
idsystem, systemcondition, value
|
да
|
Создаём связь отсек, система, элемент и готовность, критическое значение
|
|
«telemetrysystem»
|
idobject
|
да
|
Создаём связь система и реальные данные
|
Особенности: таблица позволяет представить динамический объект как набор вложенных систем (прим.: например, информационная система класс системы управления динамического объекта)
